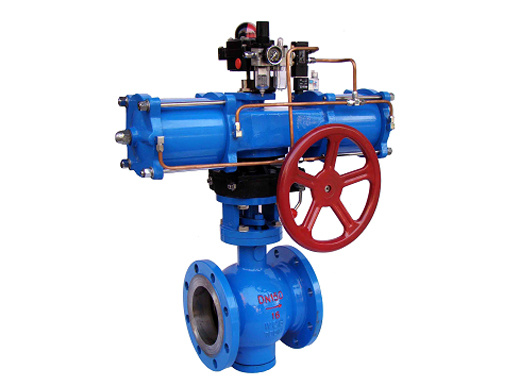

VLH641H型氣動V型法蘭球閥

所屬分類:

球閥系列

概要描述：

VLH641H型氣動V型法蘭球閥是一種直角回轉型的高級控制閥，它與閥門定位器配套使用，可實現比例調節;與二位五通電磁閥及閥位開關配套使用，可實現開關控制。球芯的V型口的設計，具有精確的流量控制功能，適用于各種控制場合，由于閥芯和密封座是無間隙回轉，所以具有很大的剪切力和自潔功能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀介質的控制。因此本產品可廣泛用于石油、化工、電力、化纖、環保、冶金、制藥、造紙等工業部門。

產品咨詢

說明書下載

詳情

一、特點

1.具有很好的調節特性;V型閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。所以V型閥可以在廣幅的變化范圍內提供精確的控制。
2.V型閥采用雙軸承結構，機構穩定性高，啟動扭矩小，保證閥門具有極好的靈敏度和感應速度。
3.最大可靠性：閥體為整體結構設計，堅固耐用，操作不受管道壓力影響，并可避免閥體泄漏。
4.金屬閥座的優越密封性：V型閥采用可動金屬閥座，具有自動補償功能，并且具有優越的密封性能及超長的使用壽命。在流向上，泄漏量≤10－6×額定流量系數。
5.超強的剪切功能：V型閥閥芯和密封座始終是無間隙回轉，這樣閥芯與密封座產生一個強大的剪切力能切斷纖維等雜質，并且有自潔功能，避免閥門卡死現象。
6.氣動V型球閥結構緊湊，體積小巧，安裝方便，維護簡便。
7.氣動執行機構采用齒輪，齒條傳動，具有體積精小，輸出力矩大，氣缸體內表面噴涂一種特殊耐磨，耐腐蝕涂層，具有超強的耐用性及可靠性。

二、VLH641H型氣動V型法蘭球閥的主要技術參數

公稱通徑DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數CV	27	47	70	110	170	280	410	750	980	1720	2900	3800	7000	9800
配用氣接管	Φ6×1（G1/8）										Φ8×1.5（G1/4）
最大轉角（a°）	90°
工作氣源壓力(MPa)	0.4～0.7
輸入信號	電信號：（4－10mA.DC）220VAC,24VDC
公稱壓力(MPa)	1.6 2。5 4.0 6.4
工作溫度范圍（℃）	－40～250
基本誤差	≤±1.5％
回差	≤±1.5％
死區	≤±0.6％
耗氣量	配定位器：900L/h
泄漏量	≤10－6×額定流量系數

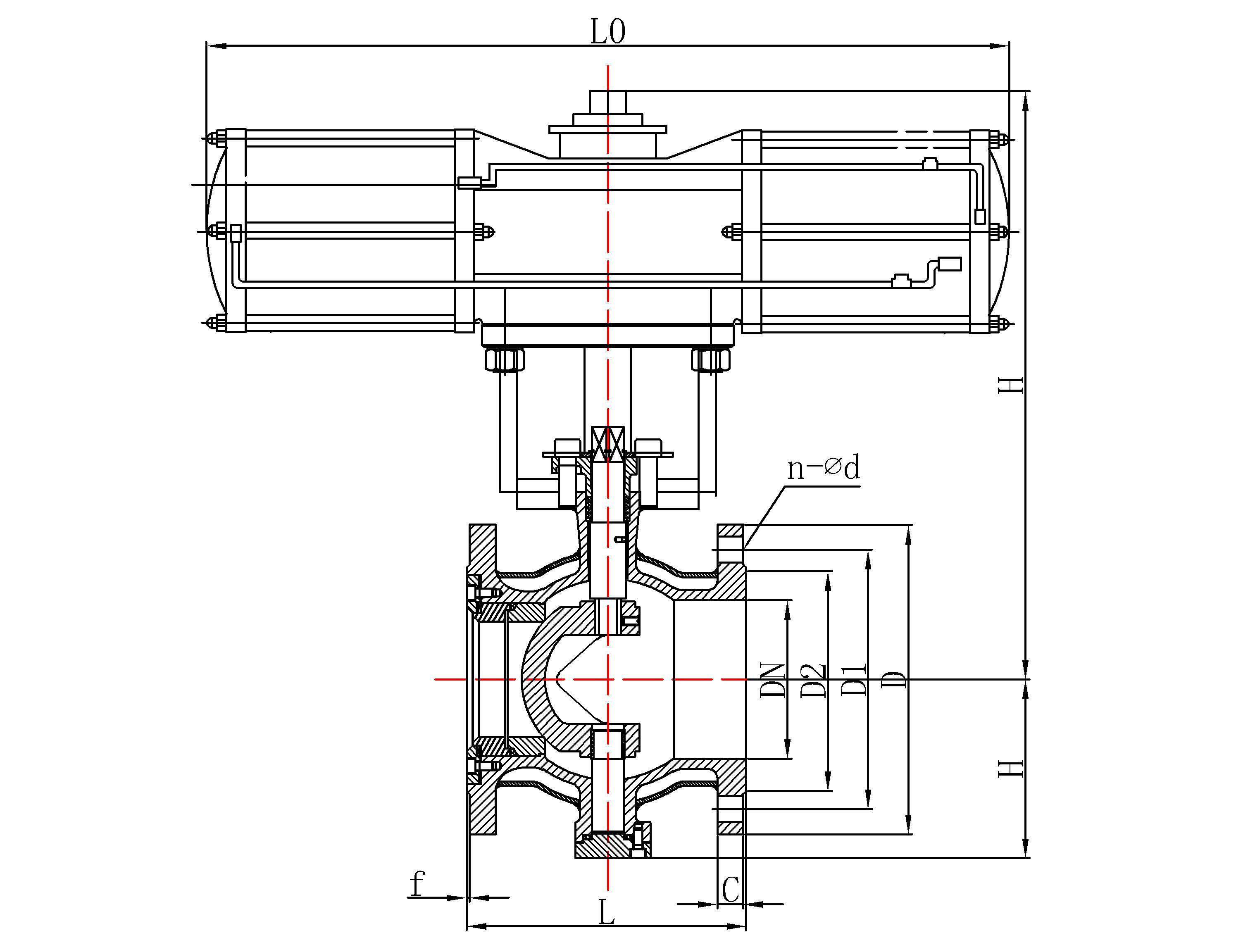

三、VLH641H型氣動V型法蘭球閥主要外形及連接尺寸

VLH641H-1.6MPa系列連接尺寸

公稱通徑 DN	L	H	H1	D	D1	D2	f	C	n-d	L0
25	102	242	78	115	85	65	2	14	4-14	620
32	114	280	80	140/135	100	78	2	16	4-18	620
40	114	315	85	150/145	110	85	3	16	4-18	620
50	125	358	92	165/160	125	100	3	16	4-18	620
65	145	358	102	185/180	145	120	3	18	4-18	620
80	165	360	110	200/195	160	135	3	20	4-18	620
100	194	392	120	220/215	180	155	3	20	8-18	620
125	212	415	152	285/280	240	210	3	22	8-23	620
150	229	458	180	340/335	295	265	3	24	8-23	620
200	243	540	192	365	325	295	3	24	8-23	620
250	297	644	212	405	355	320	3	26	12-26	1270
300	338	718	240	460	410	368	4	28	12-26	1270
350	420	788	270	520	470	428	4	32	16-26	2870
400	480	1008	300	580	525	482	4	36	16-30	2870
450	500	1172	330	640	585	582	4	38	20-30	2870
500	550	1255	368	715/705	650	585	4	42	20-34	4480
