一、產品介紹

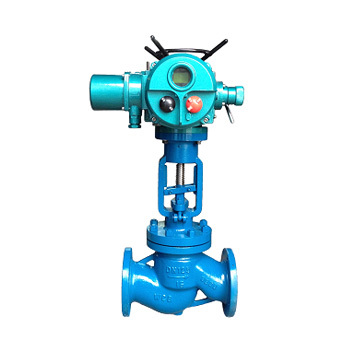

J941H/W型電動法蘭式截止閥采用多回轉閥門電動裝置，使閥芯作上下直線運動，采用380V電源，以220V為控制線，實現遠程控制閥門的打開或關閉。（開關型截止閥）可分為普通型與防爆型。
１、結構
①閥座密封面堆焊不銹鋼銅或硬質合金，經精加工，耐磨、耐腐蝕、耐高溫。
②閥瓣密封圈為四氟或其它合成材料，密封性好，易更換維修。
２、特點
①可以實現遠程控制，集中控制和自動控制。
②密封性能可靠，易更換維修。
③可根據不同的使用條件，選配不同內徑及行程的電動執行機構，適用范圍廣。
二、適用范圍
本系列閥門是實現工業管道自動化控制的主要元件，廣泛應用于石油、化工、制藥、化肥、電力等行業的自動化管路上，特別適用于氫氣、二氧化碳、氧氣、重整氣、催化裂化干氣、變換氣等變壓吸附分離的工程管路上作啟閉程控元件。
三、標準規范
|
設計與制造 |
GB/T12235 |
|
|
連接尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
GB/T9115 |
|
|
焊端尺寸 |
GB/T12224 |
|
|
檢驗與試驗 |
JB/T9092 GB/T13927 |
|
|
|
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
JB/T5263 |
|
|
標志 |
GB/T12220 |
|
|
供貨 |
JB/T7928 |
|
四、技術參數
|
公稱通徑（mm） |
50－300 |
|
公稱壓力（MPa） |
1.0－1.6 |
|
工作壓差（MPa） |
0－1.6 |
|
適用介質 |
水、蒸汽、油品、氣體 |
|
介質溫度（℃） |
－29－180 |
|
工作方式 |
直動（一次開閥） |
|
驅動方式 |
氣動、液動、電動 |
|
閥體材質 |
WCB CF8 |

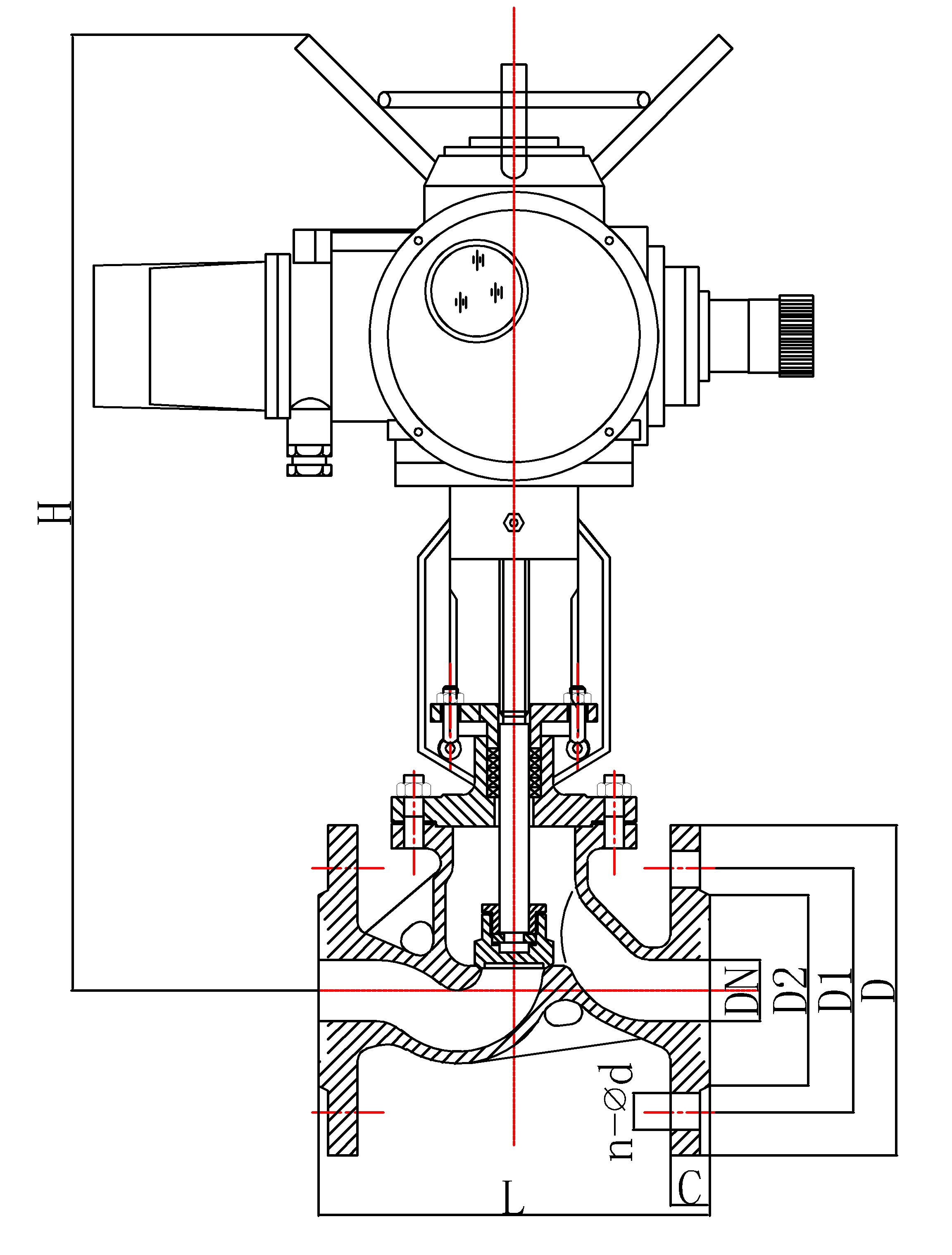

五、J941H/W－1.6mpA主要外形及連接尺寸
|
公稱通徑 |
結構長度 |
連接尺寸 |
|||||
|
DN |
L |
H |
D |
D1 |
D2 |
C |
n-d |
|
50 |
230 |
510 |
165 |
125 |
99 |
20 |
4-18 |
|
65 |
290 |
590 |
185 |
145 |
118 |
20 |
4-18 |
|
80 |
310 |
648 |
200 |
160 |
135 |
20 |
8-18 |
|
100 |
350 |
700 |
220 |
180 |
156 |
22 |
8-18 |
|
125 |
400 |
793 |
250 |
210 |
184 |
22 |
8-18 |
|
150 |
480 |
845 |
285 |
240 |
211 |
24 |
8-22 |
|
200 |
600 |
887 |
340 |
295 |
266 |
24 |
12-22 |
|
250 |
650 |
945 |
405 |
355 |
319 |
26 |
12-26 |
|
300 |
750 |
1040 |
460 |
410 |
370 |
28 |
16-26 |
|
350 |
850 |
1200 |
520 |
470 |
429 |
30 |
16-26 |
|
400 |
950 |
1320 |
580 |
525 |
480 |
32 |
16-30 |
|
450 |
1050 |
1440 |
640 |
585 |
548 |
40 |
20-30 |
|
500 |
1150 |
1580 |
715 |
650 |
609 |
44 |
20-33 |
