ZZJQ944/945F/PPL系列電動三通球閥

所屬分類:

球閥系列

概要描述：

ZZJQ944/945F/PPL系列電動三通球閥用于分流或匯合流通，是具有兩面或四面閥座的多通口球閥，任一通口可用入口而無泄漏，三通即可制成L型通口，可以制成T型通口。電動三通球閥采用一體化機構，輸入控制信號4-20mA DC或1-5V DC及單相電源即可控制運轉。產品廣泛應用于食品、環保、水處理、輕工、石油化工、造紙等行業。

產品咨詢

說明書下載

詳情

一、產品特點

兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。

二、主要零件材質

零件名稱	材質
零件名稱	GB/ASTM
閥體、閥蓋	A216-WCB、CF8、CF8M
密封圈	PTFE、PPL
球體	SS304、SS316
閥桿	1Cr13、A247-410、F304、F316
螺柱、螺母	35〞、B7/2H、B8/8

三、主要性能規范

公稱壓力	試驗壓力
	殼體	高壓液密封	低氣壓密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
使用工況	適用介質	水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度	-20～350℃
應用規范	連接法蘭	JB79-59、GB9113、HG20592-97、ANSI B16.5
	檢驗試驗	GB9/T9092-99、API598
其佘制造規范按本廠標準

四、三通球閥介質流向示意圖

三通球閥用于分流或合流通，是具有二面或四面閥座的多通口球閥，任一通口可用作入口而無泄漏。三通既可制成L型通口也可制成T型通口。

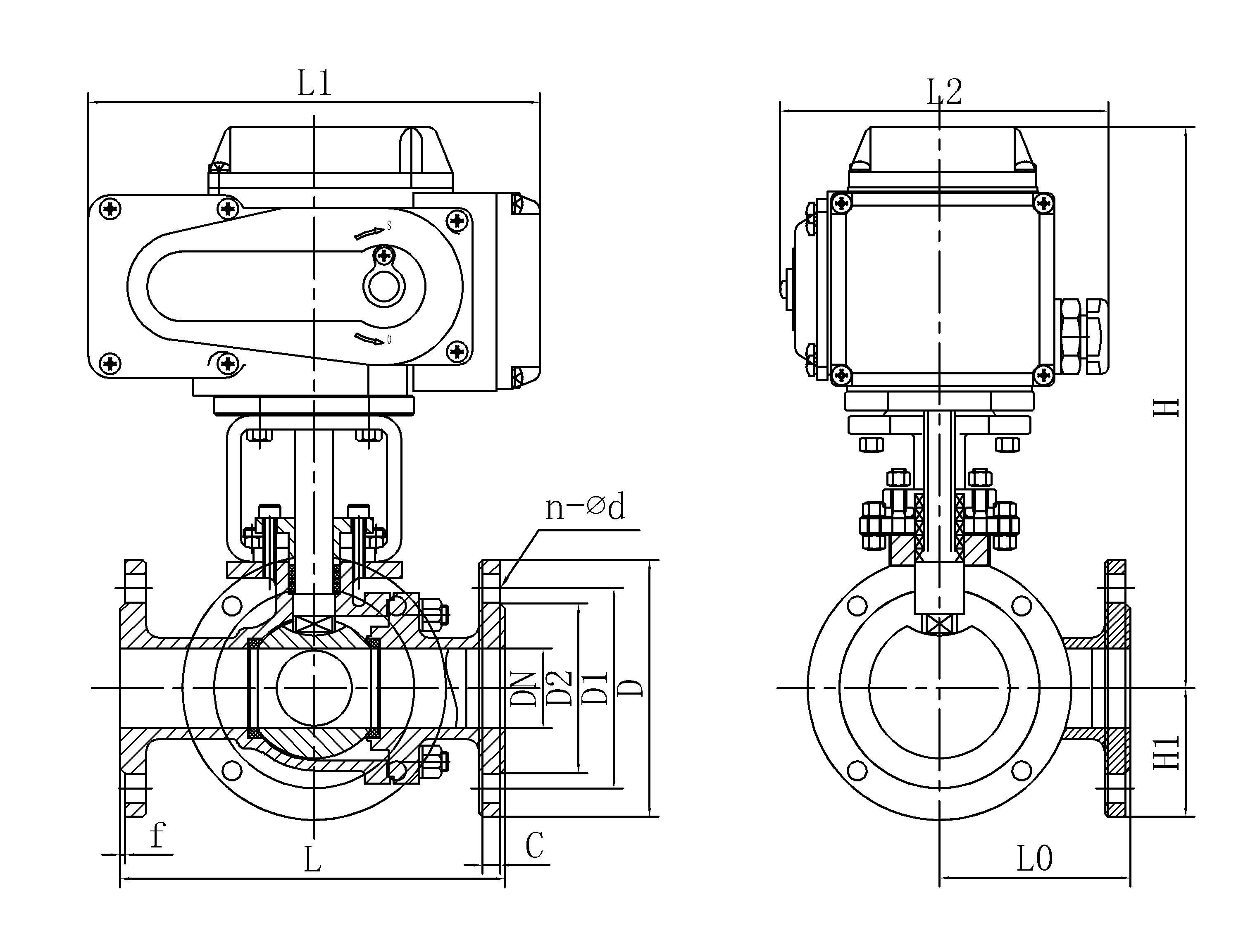

五、ZZJQ944/945F/PPL系列電動三通球閥主要外形及連接尺寸：

ZZJQ944/945F/PPL-16

公稱通徑		外形尺寸					連接法蘭尺寸
mm	in	L	L0	L1	L2	H	D	D1	D2	C	f	n-d
15	1/2	150	75	155	121	185/191	95	65	45	14	2	4-14
20	3/4	150	75	155	121	197/225	105	75	55	14	2	4-14
25	1	180	90	208	141	199/227	115	85	65	14	2	4-14
32	11/4	200	100	208	141	240/266	135	100	78	16	3	4-18
40	11/2	220	110	208	141	255/271	145	110	85	16	3	4-18
50	2	240	120	208	141	286/307	160	125	100	16	3	4-18
65	21/2	260	130	256	179	330/335	180	145	120	18	3	4-18
80	3	280	140	256	179	349/383	195	160	135	20	3	8-18
100	4	320	160	256	179	421/487	215	180	155	20	3	8-18
125	5	380	190	280	182	485/557	245	210	185	22	3	8-18
150	6	440	220	280	182	582/629	280	240	210	24	3	8-23
200	8	550	275	280	182	702/750	335	295	265	26	3	12-23
