DLH641F46系列氣動法蘭式襯氟蝶閥

所屬分類:

蝶閥系列

概要描述：

DLH641F46系列氣動法蘭式襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。

產品咨詢

說明書下載

詳情

一、設計規范

遵循GB/T12238，API 609，MSS SP-67標準

二、驅動方式

手動、蝸輪傳動、氣動、電動

三、規格型號

公稱通徑：DN50～1200mm
使用溫度: -30~ +150℃
公稱壓力：PN1.0～1.6Mpa
連接形式：法蘭連接、對夾式
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。

四、性能規范

性能規范	設計規范	結構長度	連接法蘭	試驗與檢驗	產品標識	供貨規范
	GB／T 12238	GB／T 12221	JB／T 79	GB／T 13927	GB／T 12220	JB／T 7928

五、主要零部件材料表

序號	零件名稱	灰鑄鐵		鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z		C	P	R	PL	RL
1	閥體／閥蓋	HT250		WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB		35	CF8	CF8M	CF3	CF3M
3	閥桿	1C門3		1Cr3	1Cr8Ni9Ti	1Cr8Ni12M02Ti	00Cr18Ni10	00cr7Ni4Mo2
4	襯里／閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
5	密封圈	FPM (氟橡膠)				FPM (氟橡膠）
6	彈性條(墊)	SI (硅橡膠)				SI (硅橡膠）
7	調節定位座	0Cr18Ni9	0Cr18Ni9		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr8Ni10		00Cr7Ni4Mo2
8	緊固螺栓	35	35		1Cr7Ni2	1Cr7Ni2	1Cr18Ni9Ti		1Cr18Ni9Ti
9	螺母	45	45		0Cr18Ni9	0Cr18Ni9	0Cr18Ni9		0Cr18Ni9
10	螺牌	ZLl01			ZLl01		ZLl01

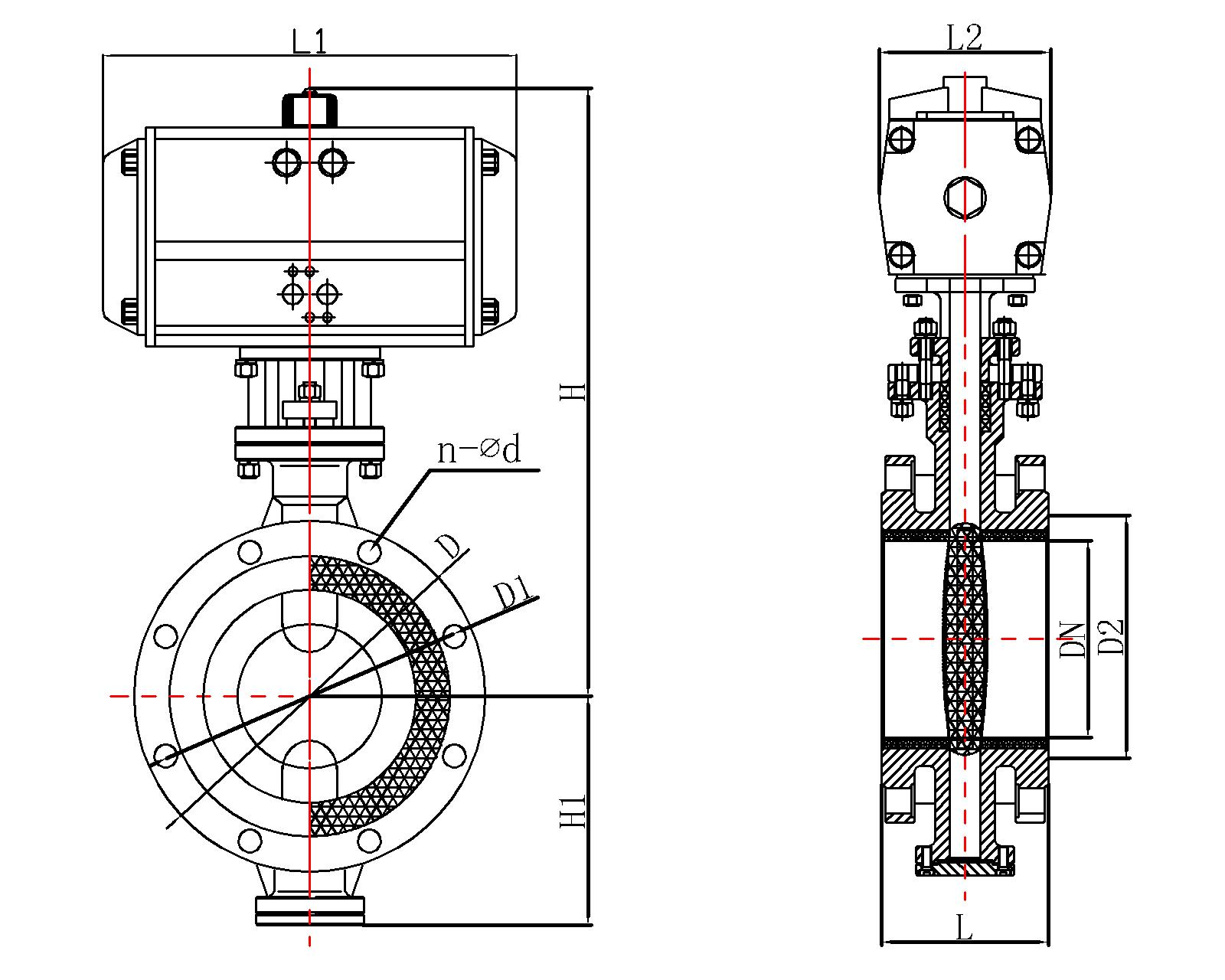

六、DLH641F46-1.6 MPa主要外形和連接尺寸

七、主要零件材質

公稱通徑DN		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）
公稱通徑DN		結構長度（標準值）	外形尺寸（參考值）				1.6MPa
DN(mm)	英寸	L	H1	H	L1	L2	D	D1	D2	n-d
50	2	108	63	306	255	120	165	125	99	4-18
65	21/2	112	70	321	255	120	185	145	118	4-18
80	3	114	83	346	255	120	200	160	132	8-18
100	4	127	105	387	255	120	220	180	156	8-18
125	5	140	115	411	255	120	250	210	184	8-18
150	6	140	137	447	255	120	285	240	211	8-22
200	8	152	164	572	310	141	340	295	266	2-22
250	10	165	206	646	380	175	405	355	319	12-26
300	12	178	230	738	468	225	460	410	370	12-26
350	14	190	248	761	468	225	520	470	429	16-26
400	16	216	289	877	506	290	580	525	480	16-30
450	18	222	320	938	506	290	640	585	548	20-30
500	20	229	343	993	506	290	715	650	609	20-33
600	24	267	413	1131	700	324	840	770	720	20-36
700	28	430	478	1476	768	380	910	840	794	24-36
800	32	470	525	1533	1380	362	1025	950	901	24-39
900	36	510	585	1655	1380	362	1125	1050	1001	28-39
1000	40	550	640	1765	1860	440	1255	1170	1112	28-42
1200	48	630	755	1995	1860	490	1485	1390	1328	32-48
