一、主要技術參數
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。
3、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
4、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
5、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
二、主要技術參數
|
公稱通徑DN（mm) |
50～2000 |
|||
|
公稱壓力PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
|||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
|
泄漏量 |
符合GB/T13927-92標準 |
|||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
三、主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
閥軸 |
2Cr13不銹鋼、合金鋼 |
|
密封圈 |
不銹鋼圈 |
|
填料 |
柔性石墨 |
四、采用標準
|
制造標準 |
JB/T 8527 |
|
法蘭標準 |
GB9113 |
|
結構長度標準 |
GB12221 |
|
檢驗標準 |
GB/T 13927 |

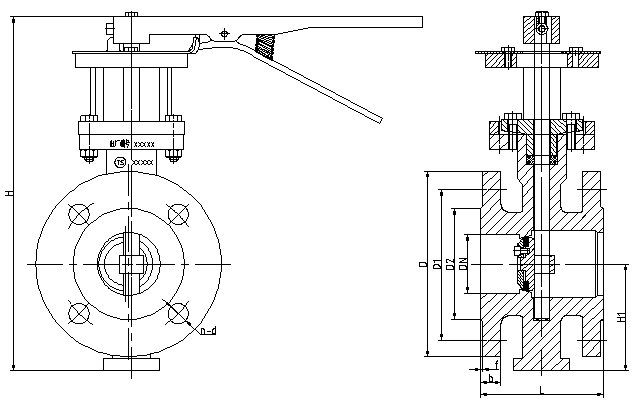

五、D43X/F/H法蘭式蝶閥主要外形及連接尺寸
|
PN (Mpa) |
DN |
L |
D |
D1 |
D2 |
b |
f |
n-d |
H1 |
H |
|
|
1.6 |
50 |
108 |
165 |
125 |
100 |
16 |
3 |
4-Φ18 |
98 |
325 |
|
|
65 |
112 |
185 |
145 |
120 |
18 |
3 |
4-Φ18 |
100 |
365 |
||
|
80 |
114 |
200 |
160 |
135 |
20 |
3 |
8-Φ18 |
105 |
385 |
||
|
100 |
127 |
220 |
180 |
155 |
20 |
3 |
8-Φ18 |
122 |
395 |
||
|
125 |
140 |
250 |
210 |
185 |
22 |
3 |
8-Φ23 |
142 |
485 |
||
|
150 |
140 |
285 |
240 |
210 |
24 |
3 |
12-Φ33 |
151 |
645 |
||
|
200 |
152 |
340 |
295 |
265 |
26 |
3 |
12-Φ25 |
192 |
695 |
||
|
250 |
165 |
405 |
355 |
320 |
30 |
3 |
12-Φ25 |
235 |
755 |
||
|
300 |
178 |
460 |
140 |
375 |
30 |
4 |
16-Φ25 |
245 |
860 |
||
|
350 |
190 |
520 |
470 |
435 |
34 |
4 |
16-Φ30 |
280 |
895 |
||
|
400 |
216 |
580 |
525 |
485 |
36 |
4 |
20-Φ30 |
295 |
965 |
||
|
450 |
222 |
640 |
585 |
545 |
40 |
4 |
20-Φ34 |
320 |
1035 |
||
|
500 |
229 |
715 |
650 |
608 |
44 |
4 |
20-Φ41 |
380 |
1095 |
||
|
600 |
267 |
840 |
770 |
718 |
48 |
5 |
24-Φ41 |
510 |
1140 |
||
|
700 |
292 |
910 |
840 |
788 |
50 |
5 |
24-Φ41 |
550 |
1265 |
||
|
800 |
318 |
1025 |
950 |
898 |
52 |
5 |
24-Φ41 |
630 |
1375 |
||
|
900 |
330 |
1125 |
1050 |
998 |
54 |
5 |
28-Φ41 |
675 |
1485 |
||
|
1000 |
410 |
1250 |
1170 |
1110 |
56 |
5 |
28-Φ48 |
700 |
1570 |
||
注：以上數據僅供參考，可根據用戶要求采用其它標準設計與制造
