一、性能規范
D71X/F系列手動蝶閥適用于溫度≤200℃，公稱壓力≤1.6MPa的食品，醫藥、化工、石油、軟紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：
1、設計新穎、合理、結構獨特、重量輕、啟閉迅速；
2、操力矩小、操作方便、省力靈巧；
3、可以任何位置安裝、維修方便；
4、密封件可以更換、密封性能可靠達到雙向密封零泄露；
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。
二、采用標準
1、設計制造：GB/T12238-2008；
2、法蘭連接：GB/T9113.1-2000 GB/T9115.1-2000；JB78
3、結構長度：GB/T12221-2005；
4、壓力試驗：GB/T13927-2008。
三、主要技術參數
|
公稱通徑 |
DN(mm) |
50－2000 |
||
|
公稱壓力 |
PN(Mpa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.31 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤200℃ |
|||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品等 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
|||

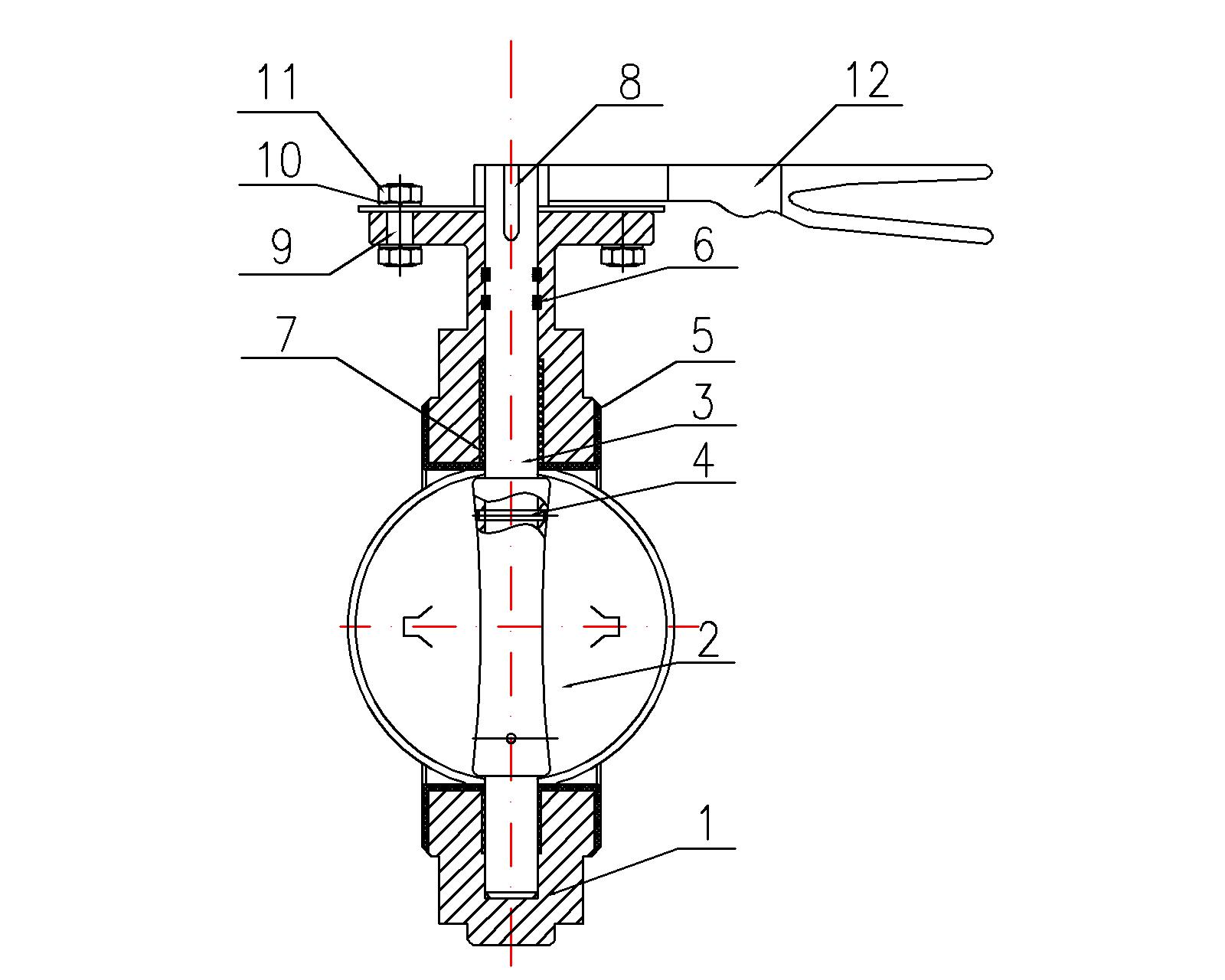

四、主要零部件裝配表
|
序號 |
零件名稱 |
序號 |
零件名稱 |
|
1 |
閥體 |
7 |
上、下軸套 |
|
2 |
閥板 |
8 |
平鍵 |
|
3 |
閥桿 |
9 |
雙頭螺栓 |
|
4 |
圓銷 |
10 |
彈性墊圈 |
|
5 |
閥座 |
11 |
六角螺母 |
|
6 |
O型圈 |
12 |
手柄 |
五、部分零件的材質
|
零件名稱 |
材料 |
|
閥體 |
各種橡膠、聚四氟 |
|
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨 |
六、蝶閥密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟橡膠 |
硅橡膠 |
聚四氟橡膠 |
|
代號 |
X或orJ |
XA或orJA |
XB或orJB |
XC 、JC或orF |
XD或orJD |
XE或orF |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
232℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-268℃ |
|
適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤200℃ |
七、D71X/F-6/10/16Q、C、P、R系列手動對夾蝶閥

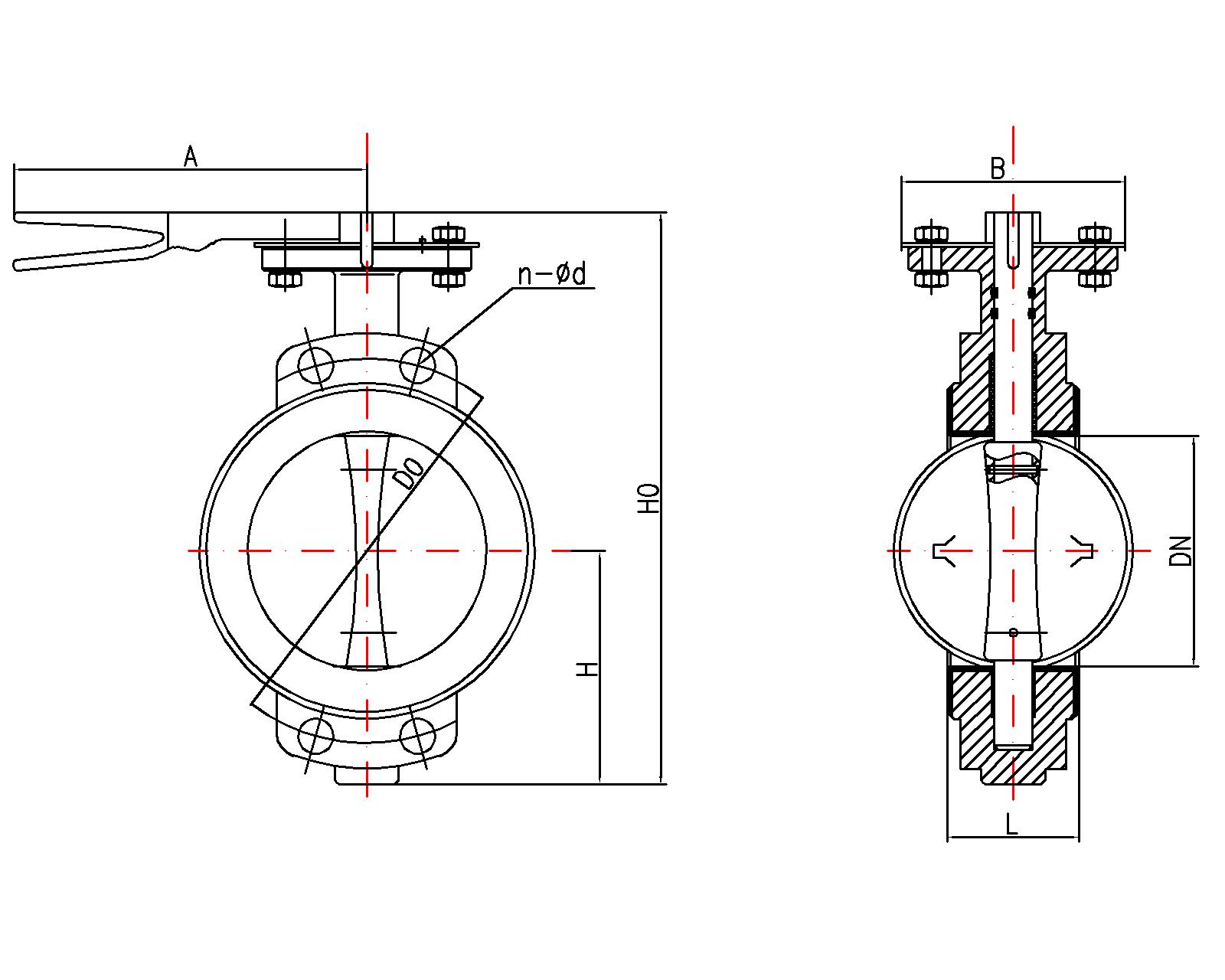

D71X/F-6、10、16Q、C、P、R系列手動對夾蝶閥主要連接尺寸
|
公稱通徑DN |
結構長度（標準值） |
外形尺寸（參考值） |
連接尺寸（標準值） |
|||||||||
|
0.6MPa |
1.0MPa |
1.6MPa |
||||||||||
|
毫米mm |
英寸 |
L |
H |
H0 |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
|
50 |
2 |
43 |
63 |
235 |
270 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
21/2 |
46 |
70 |
250 |
270 |
65 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
275 |
270 |
65 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
316 |
270 |
65 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
340 |
310 |
65 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
376 |
310 |
65 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
