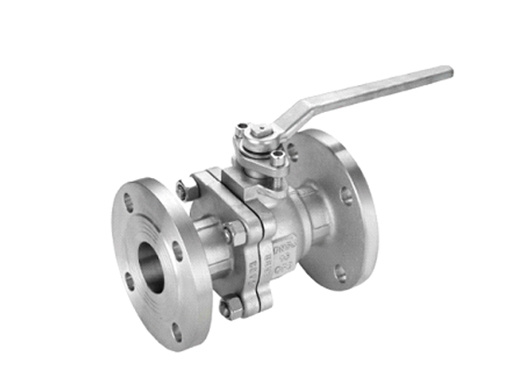

詳情
一、采用標準
1.設計制造按:GB12237-07的規定；
2.結構長度按:GB/T12221-04的規定；
3.法蘭尺寸按:JB/T79-94的規定、HG20592化工標準；
4.檢驗與試驗:GB13927的規定。
二、主要性能規定
|
公稱壓力（MPa） |
壓力等級 |
1．6 |
2.5 |
4.0 |
6.4 |
|
試驗壓力（MPa） |
水壓閥體 |
2．4 |
3.75 |
6.0 |
9.6 |
|
水壓閥座 |
1．8 |
2.75 |
4.4 |
7.4 |
|
|
低壓密封 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
液化氣、天然氣、蒸汽、油品等 |
||||
|
適用溫度 |
-20∽+450℃ |
||||

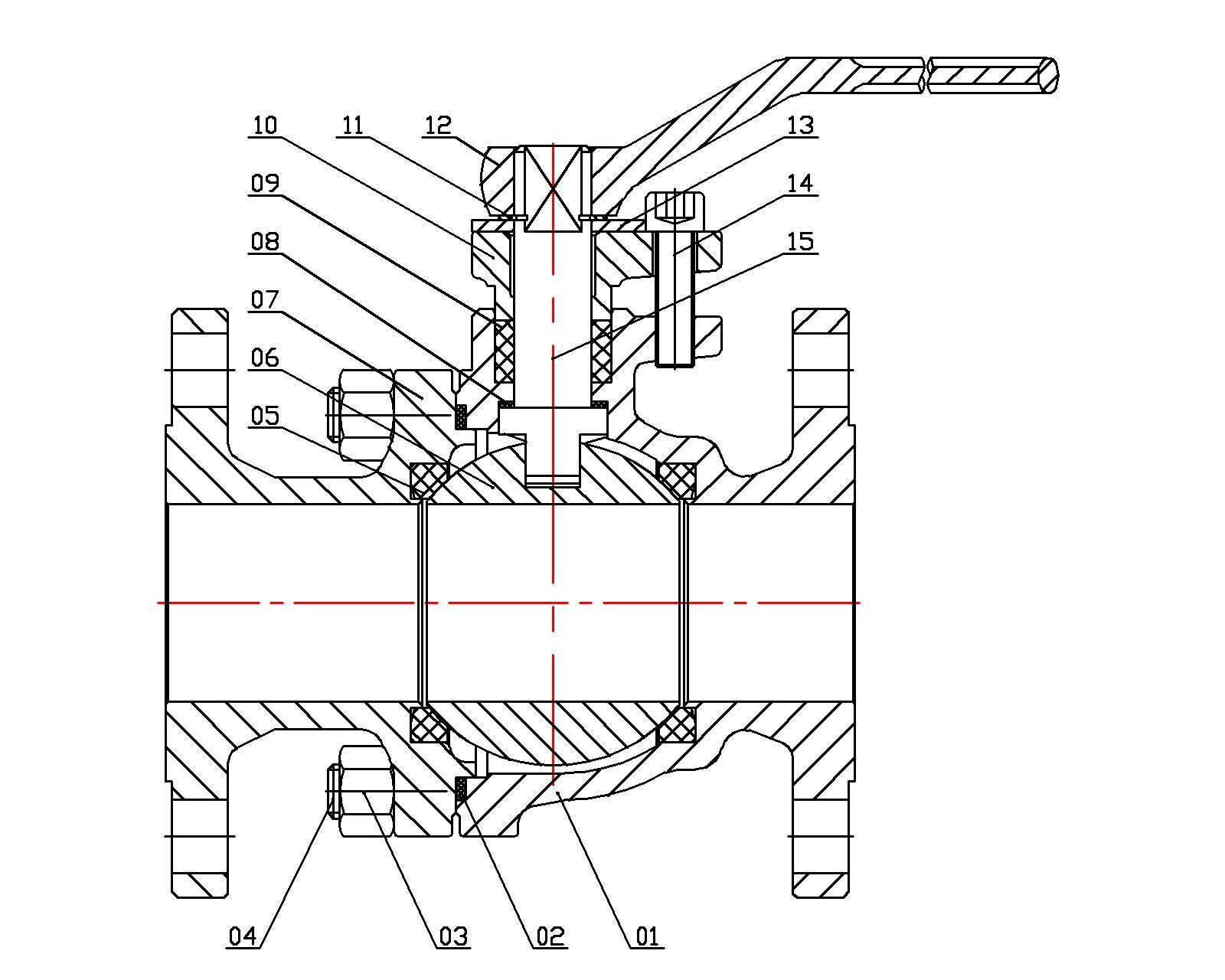

三、產品零部裝配表
|
序號 |
零件名稱 |
序號 |
零件名稱 |
|
01 |
閥體 |
09 |
填料 |
|
02 |
中部墊片 |
10 |
填料壓蓋 |
|
03 |
雙頭螺母 |
11 |
軸用檔圈 |
|
04 |
雙頭螺栓 |
12 |
手柄 |
|
05 |
閥座 |
13 |
限位塊 |
|
06 |
球體 |
14 |
內六角螺釘 |
|
07 |
閥蓋 |
15 |
閥桿 |
|
08 |
止推墊片 |
|
|

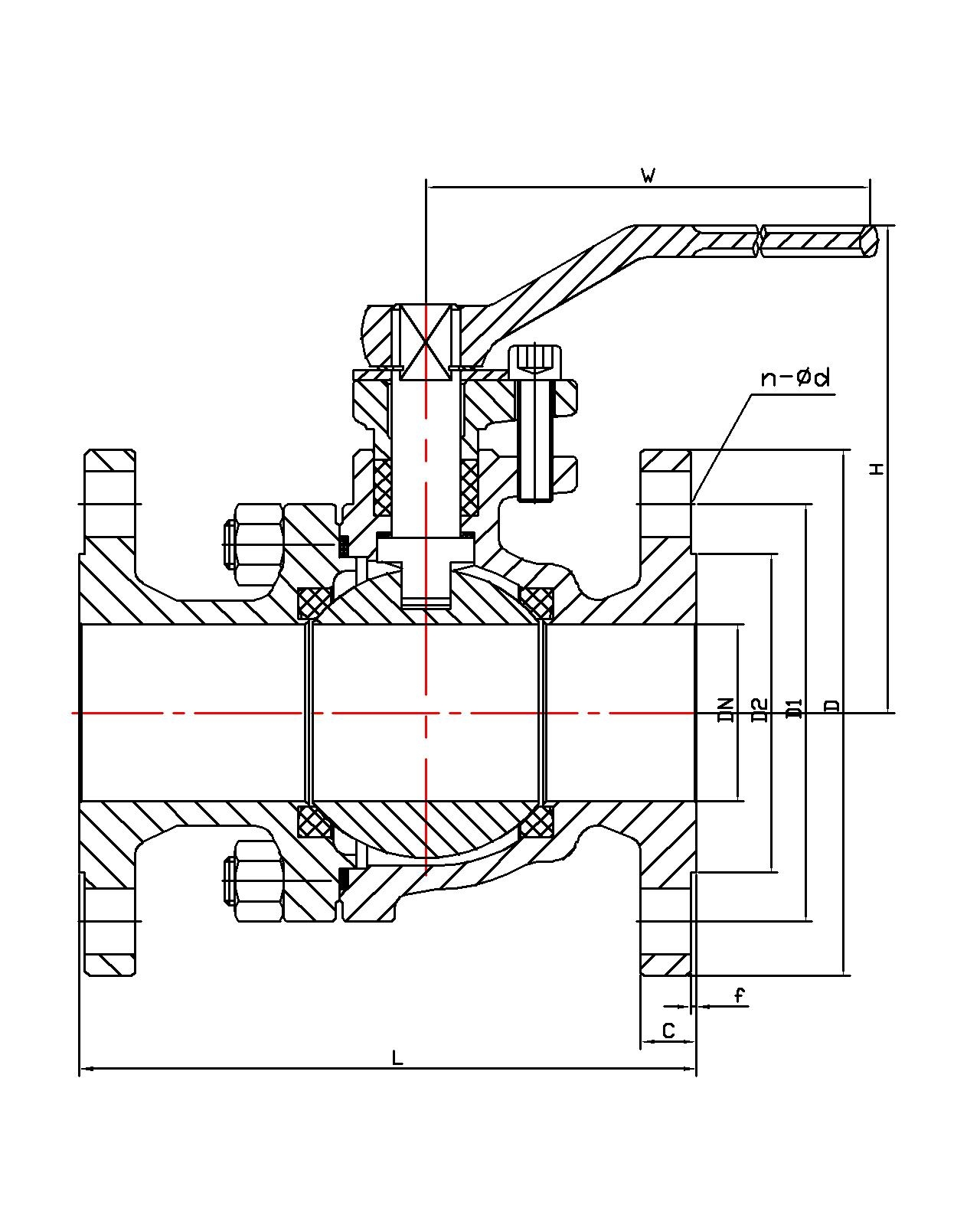

四、主要外形及連接尺寸Q41F/PPL/H(F、N、P、PPL、H)- 16（1.6Mpa）
|
公稱通徑 |
外形尺寸 |
連接尺寸 |
||||||||
|
|
L |
H |
W |
WT(Kg) |
D |
D1 |
D2 |
C |
f |
n-Фd |
|
15 |
130 |
78 |
140 |
3 |
95 |
65 |
45 |
14 |
2 |
4-Ф14 |
|
20 |
140 |
84 |
160 |
4 |
105 |
75 |
55 |
14 |
2 |
4-Ф14 |
|
25 |
150 |
95 |
180 |
5 |
115 |
85 |
65 |
14 |
2 |
4-Ф14 |
|
32 |
165 |
150 |
250 |
9 |
135 |
100 |
78 |
16 |
3 |
4-Ф18 |
|
40 |
180 |
150 |
300 |
11 |
145 |
110 |
85 |
16 |
3 |
4-Ф18 |
|
50 |
200 |
170 |
350 |
15 |
160 |
125 |
100 |
16 |
3 |
4-Ф18 |
|
65 |
220 |
195 |
350 |
19 |
180 |
145 |
120 |
18 |
3 |
4-Ф18 |
|
80 |
250 |
215 |
400 |
27 |
195 |
160 |
135 |
20 |
3 |
8-Ф18 |
|
100 |
280 |
250 |
500 |
38 |
215 |
180 |
155 |
20 |
3 |
8-Ф18 |
|
125 |
320 |
165 |
600 |
5 |
245 |
210 |
185 |
22 |
3 |
8-Ф18 |
|
150 |
360 |
270 |
800 |
81 |
280 |
240 |
210 |
24 |
3 |
8-Ф18 |
|
200 |
400 |
330 |
800 |
95 |
335 |
295 |
265 |
26 |
3 |
12-Ф23 |
|
250 |
533 |
450 |
1300 |
140 |
405 |
355 |
320 |
30 |
3 |
12-Ф25 |
