DLH671X/F系列氣動對夾式蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品，醫藥、化工、石油、軟紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：
1.設計新穎、合理、結構獨特、重量輕、啟閉迅速；
2.操力矩小、操作方便、省力靈巧；
3.可以任何位置安裝、維修方便；
4.密封件可以更換、密封性能可靠達到雙向密封零泄露；
5.密封材料耐老化、耐腐蝕、使用壽命長等特點。

二、采用標準

設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000 GB/T9115.1-2000；JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

三、主要技術參數

公稱通徑	DN(mm)	50－2000
公稱壓力	PN(Mpa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.31	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動

四、密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟橡膠	硅橡膠	聚四氟橡膠
代號	X或orJ	XA或orJA	XB或orJB	XC 、JC或orF	XD或orJD	XE或orF
耐最高溫度	82℃	93℃	150℃	232℃	250℃	232℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-268℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤200℃

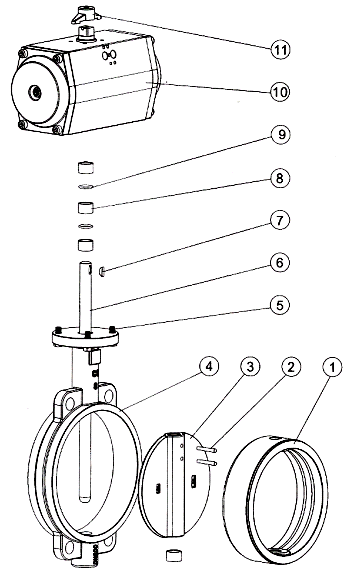

五、主要零件材質表

序號	零件名稱	材質Material
序號	零件名稱	Z	C	P
1	閥座	橡膠	橡膠	橡膠
2	圓錐銷	45鋼	45鋼	不銹鋼
3	蝶板	灰鑄鐵鍍硬鉻	碳鋼或不銹鋼	不銹鋼
4	閥體	灰鑄鐵	碳鋼	不銹鋼
5	螺柱	35鋼	碳鋼	不銹鋼
6	閥桿	45鋼	不銹鋼	不銹鋼
7	鍵	45鋼	45鋼	不銹鋼
8	襯套	銅基粉末冶金	銅基粉末冶金	銅基粉末冶金
9	O型圈	橡膠	橡膠	橡膠
10	氣動裝置
11	位置指示器	塑料	塑料	塑料

六、DLH671X/F系列氣動對夾式蝶閥主要外形及連接尺寸：

DLH671X/F-0.6/1.0/1.6 MPa

公稱通徑DN		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）
							0.6MPa		1.0MPa		1.6MPa
毫米mm	英寸	L	H1	H	L2	L1	D1	n-d	D1	n-d	D1	n-d
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	21/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	3	46	83	346	180	200	150	4-18	160	4-18	160	8-18
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	6	56	137	447	270	280	225	8-18	240	8-18	240	8-22
200	8	60	164	572	270	280	280	8-18	295	8-22	295	2-22
250	10	68	206	646	270	280	335	12-18	350	8-22	355	12-26
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	14	78	248	761	380	420	445	12-22	460	12-22	470	16-26
400	16	102	289	877	450	470	495	16-22	515	16-22	525	16-30
450	18	114	320	938	480	490	550	16-22	565	16-26	585	20-30
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	24	154	413	1131	480	490	705	20-26	725	20-26	770	20-36
700	28	165	478	1476	640	660	810	24-26	840	20-30	840	24-36
800	32	190	525	1533	640	660	920	24-30	950	24-30	950	24-39
900	36	203	585	1655	750	860	1020	24-30	1050	24-33	1050	28-39
1000	40	216	640	1765	850	900	1120	28-30	1160	28-33	1170	28-42
1200	48	254	755	1995	850	900	1340	32-33	1380	28-36	1390	32-48
