ZZJD971F46系列電動對夾式襯氟蝶閥

所屬分類:

蝶閥系列

概要描述：

ZZJD971F46系列電動對夾式襯氟蝶閥，是在引進國外先進技術的基礎上進行特殊設計，精心制造的產品。采用智能控制與定位。與日本光榮技術ZNR執行器和日本山武技術3810執行器配套，輸入4—20mADC信號及AC220V或AC380電源電壓即可控制動轉，實際對壓力，流量、溫度、液位等參數的調節、它是以電源電壓為動力。閥桿帶動閥芯在閥體內轉動90°，可以實現全開--全閉的動作。

產品咨詢

說明書下載

詳情

一、檢驗標準

公稱通徑	DN(mm)	50－1200
公稱壓力	PN(Mpa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.31	1.76
	氣密封試驗	0.6	0.6	0.6

二、技術規范

遵循規范	STANDARD
設計與制造	GB/12232（中線）
結構長度	GB 12221（短系列）
法蘭尺寸	JB78 JB/79（或按合同要求）
壓力試驗	GB/T13927
標志	GB 12220
供貨	GB/T 12252

三、基本型號

手動	DA71F/P（半襯）	蝸輪	DA371F/P（半襯）
	DA71F3（全襯里）		DA371F3（全襯里）
	DA71F4（全襯里）		DA371F4（全襯里）
	DA71F46（全襯里）		DA371F46（全襯里）
氣動	DA671F/P（半襯）	電動	DA971F/P（半襯）
	DA671F3（全襯里）		DA971F3（全襯里）
	DA671F4（全襯里）		DA971F4（全襯里）
	DA671F46（全襯里）		DA971F46（全襯里）

四、主要零部件材料表

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	RL	RL
1	上、下閥體	HT250	WCB	CF8	CF8M	CF3	CF3
2	蝶板	WCB	35（鍛）	CF8	CF8M	CF3	CF3
3	蝶板軸	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
4	襯里層/閥座	PTFE(F4) PCTFE(F3) PEP(F46) PFA(可溶F4) Po（聚烯烴）
5	O型圈	FPM（氟橡膠）			FPM（氟橡膠）
6	彈性條（墊）	SI（硅橡膠）			SI（硅橡膠）
7	調節定位座	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni2Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

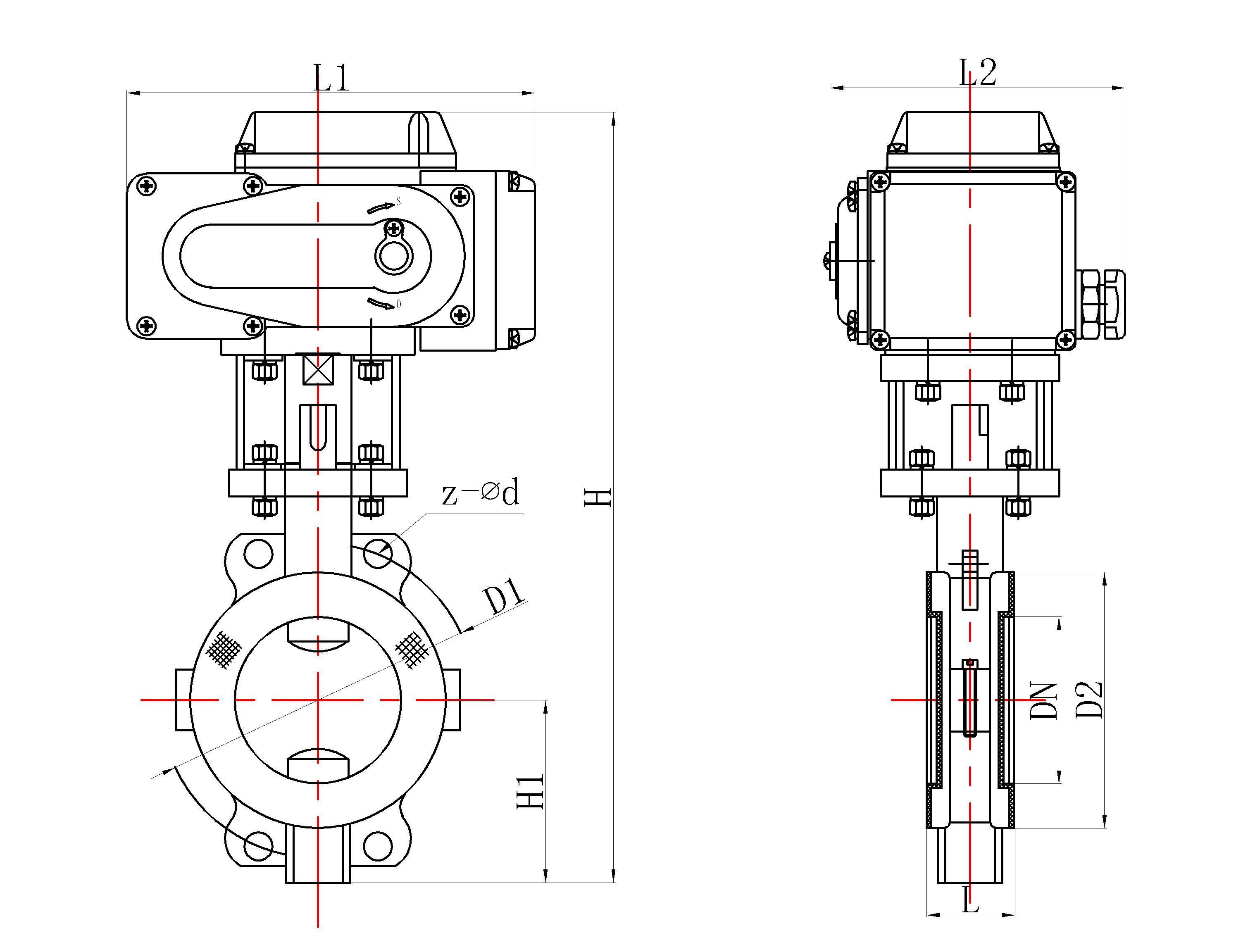

五、電動對夾式襯氟蝶閥主要連接尺寸

電動對夾式襯氟蝶閥-PN1.6MPa

公稱通徑		標準值				參考值
DN（mm）	NPS(inch)	L	D1	D2	z-d	H	H1	L1	L2
40	11/2	33	110	85	4-18	315	58	180	65
50	2	43	125	100	4-18	315	63	180	65
65	21/2	46	145	120	4-18	330	70	180	65
80	3	46	160	135	8-18	390	83	240	72
100	4	52	180	155	8-18	431	105	240	72
125	5	56	210	185	8-18	455	115	240	72
150	6	56	240	210	8-23	626	137	350	93
200	8	60	295	265	12-23	720	164	350	93
250	10	68	355	320	12-25	800	206	550	350
300	12	78	410	375	12-25	860	230	600	350
350	14	78	470	435	16-25	883	248	600	350
400	16	102	525	485	16-30	972	289	600	350
450	18	114	585	545	20-30	1043	320	750	380
500	20	127	650	608	20-34	1098	343	750	380
600	24	154	770	718	20-41	1236	416	750	380
700	28	165	840	788	24-41	1431	478	750	380
800	32	190	950	898	24-41	1488	525	750	380
900	36	203	1050	998	28-41	1615	620	1250	380
1000	40	216	1170	1110	28-48	1765	725	1500	580
